Zoé Brening是Think Tank Training Online的学生和有抱负的 3D角色艺术家。知道良好和逼真的角色创建的主要组成部分之一是适当的解剖结构，Zoé看到了通过创建 3D小猪来练习她的技能的机会。结果非常成功，她将这种看起来像天使的动物提交给了 2022 年新秀奖。继续阅读 Zoé关于创建解剖学上正确的3D角色的技巧。

接下来和云渲染小编一起看看使用Maya和ZBrush制作一只3D小猪的教程吧！

这个项目的目标是研究解剖学。每个人都知道，良好而逼真的角色的主要组成部分之一是适当的解剖结构。我相信很多人都是通过学习解剖学开始他们作为角色艺术家的旅程。

老实说，我害怕从人类开始。由于大多数哺乳动物在解剖结构上与人类很接近，所以我决定在猪身上练习，第七天离开人类。

那么，让我们开始吧。这个项目的工作流程非常简单，初学者可能会感兴趣。你会进一步看到我的目标是让事情尽可能简单。

该项目中使用的软件列表很短：

· ZBrush用于雕刻和复刻

· 用于 Retopo 和 UV 的Maya

· XGen Interactive Groom用于创建刷毛

· 用于渲染剖面图的KeyShot

· 最终渲染的阿诺德

收集参考资料

我只能重复大家早就知道的事情。收集参考资料是工作中最重要的阶段。

永远不要在没有好的参考资料的情况下开始一个项目。

我开始学习有关兽医解剖学的书籍、猪身体不同部位的计算机断层扫描，以及为艺术家准备的不同动物解剖学书籍。我发现其中最好的是艺术家的动物解剖学：E. Goldfinger 的形式元素和W. Ellenberger 的艺术家动物解剖学地图集。

对我来说非常有用的是所谓的“来世商店”。这些商店专门从事头骨和骨骼加工、保存、骨骼关节加工和动物标本剥制术。例如，在这个网站上，我能够详细检查胎猪的骨骼系统。

我没有完整发布我的PureRef文件，因为我不确定是否每个人都能忍受。但我将向您展示与骨骼有关的一小部分：

剥了皮

受到许多艺术家的启发，我开始创作一个 écorché。这是一种非常有用且有益的做法，有助于理解不同元素之间的关系。

创建 écorché 最重要的一步是骨骼系统。它决定了模型的基本比例和位置，或者更准确地说，是肌肉的附着点。这是生物最重要的部分。

关于骨架的一切都必须是正确的。

ZBrush 中的工作流程从使用 ZSpheres 屏蔽骨骼系统的一般轮廓和比例开始。我将这项工作分为四个主要部分：头骨、脊柱和胸腔、前肢和后肢。一旦对轮廓感到满意，我就分别移动到每根骨头上。

我先雕刻了头骨。为了创建头骨，我从一个立方体开始，我用移动画笔推动和拉动它，然后用 dynameshed 创建所有的空腔。为了制作凹面和孔，我使用了带有减法模式的 IMM Primitives Brush，然后再次进行 dynameshed。ClayTubes 笔刷用于雕刻对象的不同平面变化，从主要形状开始，然后到次要形状。然后在进行更多改进之前使用了 ZRemesher。

对于整个骨架，过程几乎相同。我试图使所有东西在解剖学上尽可能正确，所以我分别制作了每块骨头和后来的每块肌肉。但是有一些重复的部分，例如椎骨和肋骨。所以其中一些是重复的。

一旦骨骼系统建立起来，我就开始对肌肉进行分层，从头部开始向尾部移动。

当您需要进行调整时，正确命名子工具将使生活更轻松。

为避免混淆，我为每个肌肉群创建了文件夹并命名了每个肌肉。后来，当我不得不做出改变和调整时，它让我的生活更轻松。

大多数肌肉细节都是使用置换笔刷和自定义 Alpha 完成的。Alpha 应该主要是黑色的，带有细的白色纤维。这会导致很多看起来随机的线条。我在低强度下使用了这个画笔和 SmoothDirection 画笔。这个伎俩是由Maria Panfilova分享的。

皮肤造型

当骨架和肌肉准备好后，我将它们组合成一个对象工具>子工具>合并>合并可见，然后继续雕刻皮肤。我使用了稍微修改设置的 ClayTubes Brush。

我降低了画笔的强度并不断更改画笔>深度>嵌入参数。我不想丢失细节，所以我几乎不使用 Smooth Brush。但我偶尔将 ClayTubes Brush 的嵌入值降低到零。它有助于进行微小的更改，从而使模型变得平滑。然而，重要的是不要完全失去皮下肌肉的定义。

所以在我开始处理皮肤之前，我记得保存工具>变形目标。这样，当我对平滑过于痴迷时，我可以使用 Morph Brush 恢复肌肉松弛。

完成模型的一般平滑和细化后，我将其带到 Maya 进行 retopo 和 UV。重要的是要有足够的纹理分辨率，这样雕塑的细节才不会丢失，不规则的细微噪声会进一步突出它们。这就是我将 UV 排列成两个 UDIM 的原因。

完成重新拓扑后，我将模型返回到 ZBrush 并开始添加皱纹和皮肤褶皱。皱纹出现在需要额外皮肤以允许运动的地方，例如关节。看着参考，我小心地添加了皱纹，确保它们看起来很自然。

Flippednormals Skin Kit帮助我缓解皮肤问题。如果您需要在几分钟内创造出令人难以置信的皮肤，那么它们就是您的最佳选择。

接下来，对模型进行了复涂。我使用了 StandartBrush，更改了 Stroke 参数并交替使用 Alpha。对于颜色深度，我使用了具有不同配置文件设置的 Tool>Masking> MaskByCavity。通过这种方式，您可以为浅凹处创建一个遮罩，将其反转并为褶皱、皱纹和毛孔添加所需的颜色。

在皮肤薄且静脉可能会透出的地方，我添加了更多冷色调。并且骨头几乎就在皮肤下方 - 黄色阴影。

添加了许多颜色层以强调模型的细节。

同样的方法被用于肌肉多色。

作品

是时候提出一个组合解决方案了。最初，我只对动物的解剖结构感兴趣。但在研究参考资料时，我不断发现有关动物不人道待遇的信息。我之前没有考虑太多。这个项目改变了我对这个主题的看法。正因为如此，金属光环和玩具天使翅膀的想法自然而然地出现了。

在作品的第一个版本中，我添加了纸板云，但后来我决定放弃它们。我觉得场景中许多物体的存在可能会干扰观众对整个作品的感知。

摆姿势

该模型是在 ZBrush 中使用 Zplugin>TransposeMaster 制作的。该姿势为进一步研究肌肉和皮肤的收缩和伸展提供了机会。为了让模型的姿势看起来正确，我必须不断地将模型与我的参考对齐，以检查并保持正确的比例。

幸运的是，找到坐着的小猪的图像非常容易。

XGen 互动新郎

我使用 Maya 中的 XGen Interactive Groom 来创建刷毛。该工具易于学习和使用。好消息是每个画笔移动都是实时显示的，提供了不需要您创建预览的交互式工作流程。

不过有一个缺点，Interactive Groom 并不完全稳定。因此，我建议您在工作期间不时保存场景。为了不丢失您的作品，每次保存后导出一个描述：XGen InteractiveGroom>Descriptions>Preset>Export。

此外，在创建 XGen 交互式修饰后，您不应重命名对象或删除历史记录。但是在紧急情况下，如果您之前保存过创建的头发，您可以随时将其导入回来。

为了使刷毛只在它们应该生长的地方生长，我在 ZBrush 中创建了 HairDensityMask。在使用黑色的地方，不会产生刷毛。

使用 Arnold 和 KeyShot 渲染的 Lookdev

最终渲染是在 Maya 中与 Arnold 一起制作的（Renderbus瑞云渲染支持Maya和Arnold云渲染）。正如通常发生的那样，我不得不进行很多实验。我从 Zbrush 导出了 Base Colour、Specular、Displacement 和 Roughness 贴图。

创建高光和粗糙度贴图的技术非常简单。一开始，我将 SkinShade 分配给模型，因此可以看到形状。但是当我绘制地图时，我切换到 FlatColor，这样我就可以看到我正在绘制的内容。绘图技术与 Polypaint (StandartBrush-Stroke-Alpha) 大致相同。

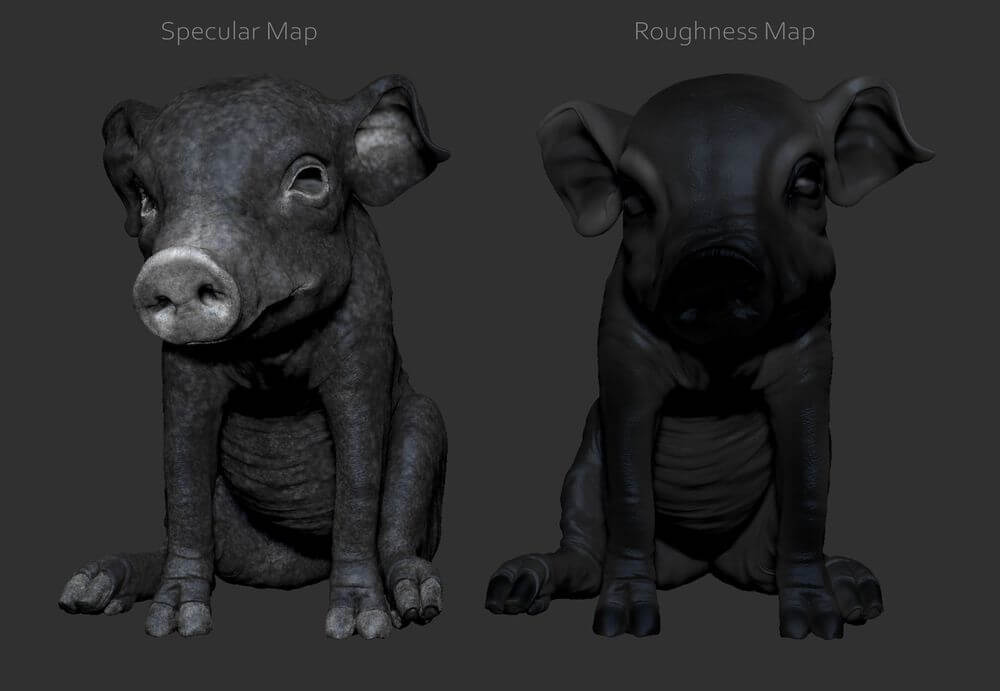

很明显，在实验过程中，必须多次重新绘制地图。对我来说，重要的是要获得湿润的鼻子感觉，但一般来说不要太油腻。所以在创建高光贴图时，我一直在我想要获得更多光泽的地方添加白色。粗糙度贴图用于进一步分解表面。黑色的地方，表面更光滑，更有光泽。这两张图都给了我很好的结果。

作为皮肤着色器，我使用了 aiStandardSurface。我在 BumpValue 参数中添加了 aiCellNoise 纹理。这为皮肤提供了更多的真实感，进一步将表面划分为闪亮和哑光区域。

最后，Shader Graph 看起来像这样。

我使用 aiStandardHairShader 作为刷毛。这种材料有简单的设置。我只更改了这些设置。

至于照明，我保持非常简单，使用了两个区域灯和一个天穹灯。我知道带有置换贴图的毛发意味着较长的渲染时间。所以我尽量优化场景。

Écorché 的外观开发是在 KeyShot Render 中完成的。我使用 ZBrush to KeyShot Bridge，这是一个插件，只需单击 BPR 按钮，您就可以将模型直接发送到 KeyShot，将所有 SubTools、Polypaint 和纹理传输到 KeyShot。通过与 KeyShot 的 LiveLinking 连接，可以发送模型更新而无需重新应用材料，所有更改都会立即实时显示。
