在 Maya 和 Substance 3D 中制作 Digimax 210相机

CG艺术家王商羽谈到了用 Maya 和 Substance 3D 制作三星相机 – Digimax210 项目背后的工作流程，本文展示了其零件的纹理，并解释了磨损效果是如何实现的，现在，和渲染农场小编一起阅读3D相机制作流程吧！

介绍

大家好，我叫王商羽，我对CG的热爱已经持续大概3年了，现在我是一名大四的学生。3年前大一的时候，有个社团，有很多喜欢绘画或建模的人参加了，我就是在那里第一次使用CG软件Maya，而从那以后，我开始在Youtube或Bilibili上找一些关于Maya的教程。

我真的很喜欢用三维技术创作东西，它可以把你的梦和想法变成实际的东西，这就是我对CG如此热衷的原因。

Digimax 210相机项目

这个项目的灵感来自我对摄影的巨大热情。因为我喜欢收集旧相机，所以我在二手市场买了一个。我喜欢它的设计，它的表面有很多细节，让我想用Maya做一个出来。

建模

我使用Maya建模。在开始建模之前，我用我的手机拍摄了相机的正面、顶部和左视图的照片，然后我把它们作为背景图片导入到Maya窗口中，以避免缩放错误。

摄像机的建模在开始时有点棘手，因为它由很多小部件组成，所以我们要做的最重要的事情是弄清楚摄像机有多少个部件。

我们可以看到两个部分之间有一个非常小的缝隙，而且当我知道这个相机是怎么组装的时候，我就一个部分一个部分地完成了这个模型。我花了大约2个星期：这个相机有很多按钮，而且框架很小，所以需要更多的耐心。我使用了布尔运算，然后手动修改了网格，使其更加干净。

手电筒和镜头内部也有一些细节。在这个项目之前，我有一些修理镜头的经验，所以我对里面的结构多少有些了解。如果你不知道你的资产的内部结构，你可以买一个来拆解，只要不是太贵，因为对你的项目很有帮助。

在做UV之前的最后一步也非常重要，根据我的经验，在参考对象中，并不是所有的按钮都会完全对齐，有些可能是倾斜的，这就是为什么我们需要调整每个按钮的位置，使它们稍微错位，这样模型就会更真实。

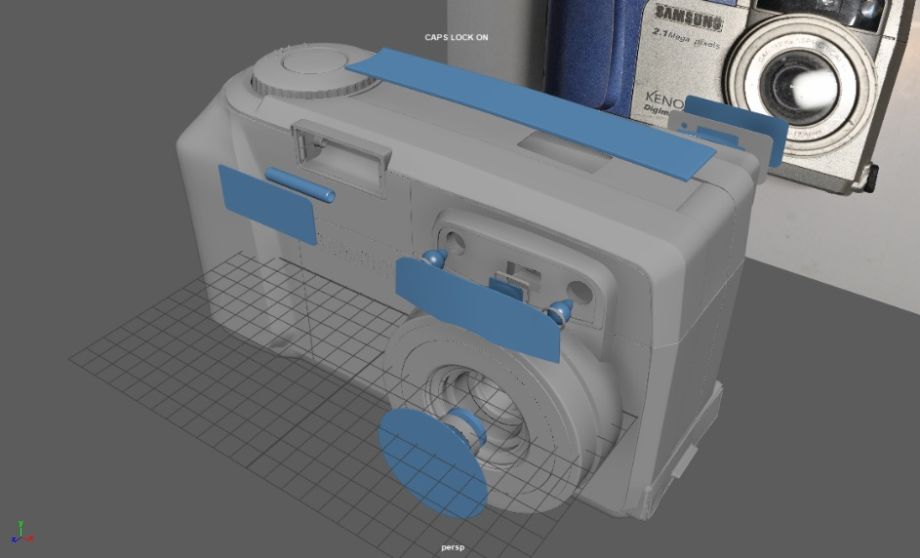

我把模型分成两部分：一部分是没有透镜的，另一部分（显示为蓝色）是透镜部分（透镜和透明塑料）。这样在最后的渲染中就很容易把控材料。

UV贴图

这里，我输出了模型并在RizomUV中创建了UV，把UDIM设置为4，纹理分辨率为4096x4096，平均纹理密度为16px/cm。使用 "垂直矩形化多边形"使金属环的部分UV成为一个矩形，这样在Substance 3D painter中为这个环投射高度图案纹理的时候将很方便。

模型的第二部分与第一部分相同。

烘焙

我没有在ZBrush中添加损伤细节，所以我只是对模型进行了两次平滑处理，并将模型输出到Substance 3D Painter中，使用默认的烘烤选项。

纹理

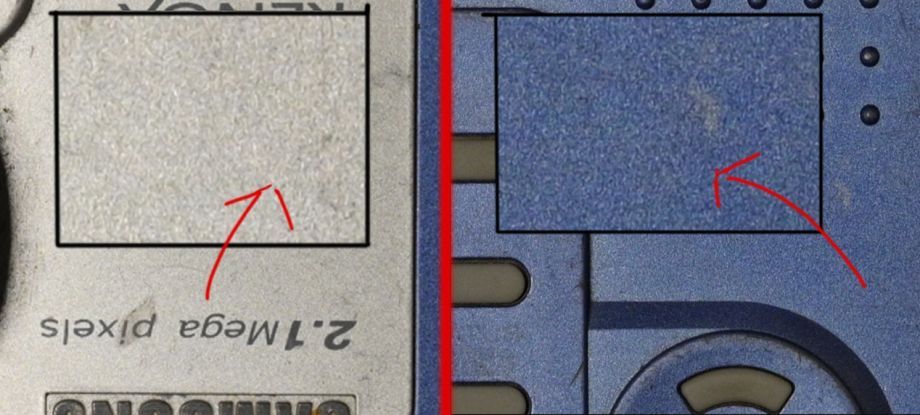

如果我们放大参照物，我们可以看到表面不是完全的蓝白色，它更像是蓝色与一些噪波混合在一起。

我在 Substance 3D Designer 中使用了一个非常简单的方法来制作这个图案。我创建了一个白噪波节点，并在Gradient Map节点中使用了Pick Gradient工具。

然后我把这个图片导出到Substance 3D Painter，用填充层投射这个纹理。

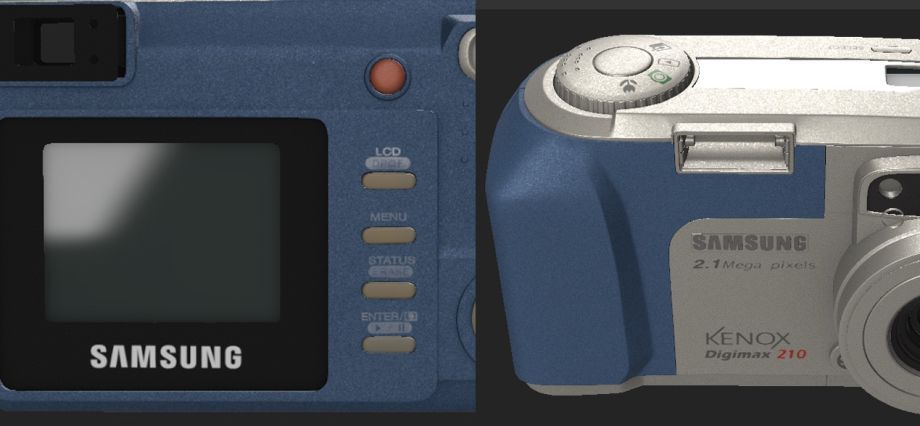

下一步，我在金属通道中添加了片状效果，这样当我在灯光下旋转这个相机时，我可以看到它的表面有一种闪亮的反射，就像汽车的油漆一样。

在Substance 3D Painter中，有一个预设的薄片，所以完成这个效果非常快。

文本和高度细节

相机上有许多数字符号，很难逐一找到它们。我在谷歌上搜索了一张全新相机的图片，然后到Photoshop中通过去除图片上的颜色来提取相机上的符号。之后，我把它转换为黑白，以增强图像的对比度，然后把多余的东西擦掉，再转换为阿尔法图像。

而接下来，我用这些阿尔法图像作为蒙版投射到相机上。

然后我添加了正常的细节：

各向异性的金属环

在Substance 3D Painter中，你可以找到一个名为Preview Sphere的样本，它将告诉你如何在软件中制作一个各向异性的效果。

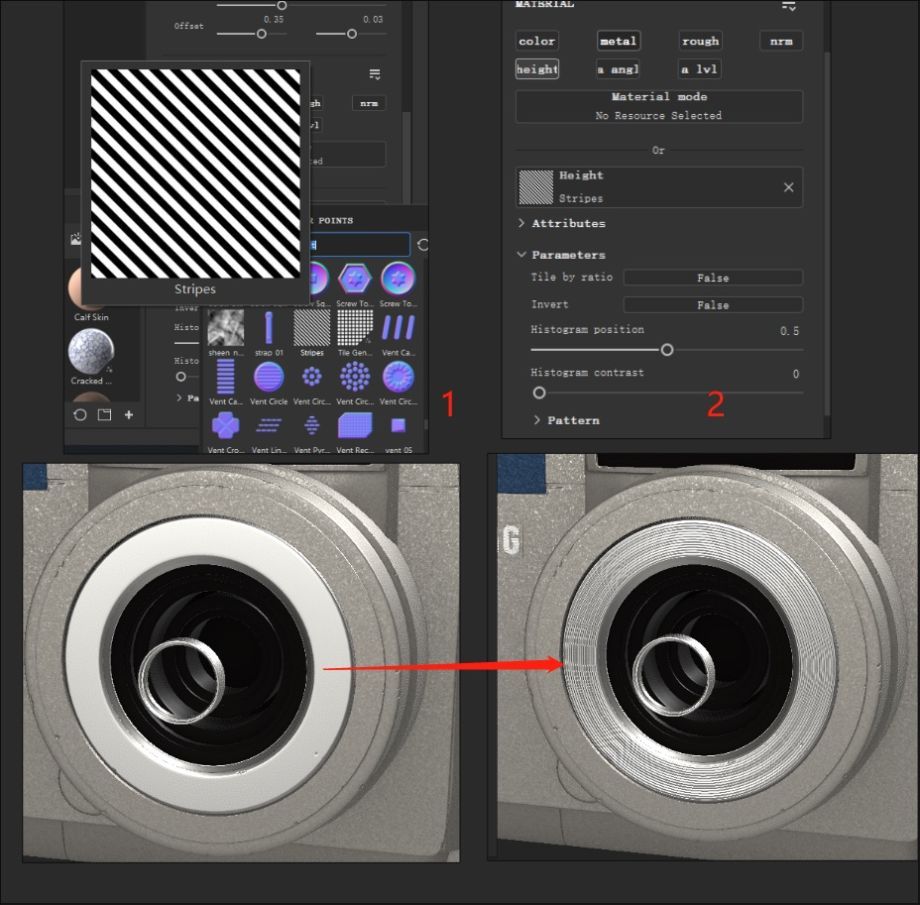

我首先在环形表面用UV空间投射了一个高度图案，这里没有接缝的投射，因为我之前把这个UV设置成一个矩形。

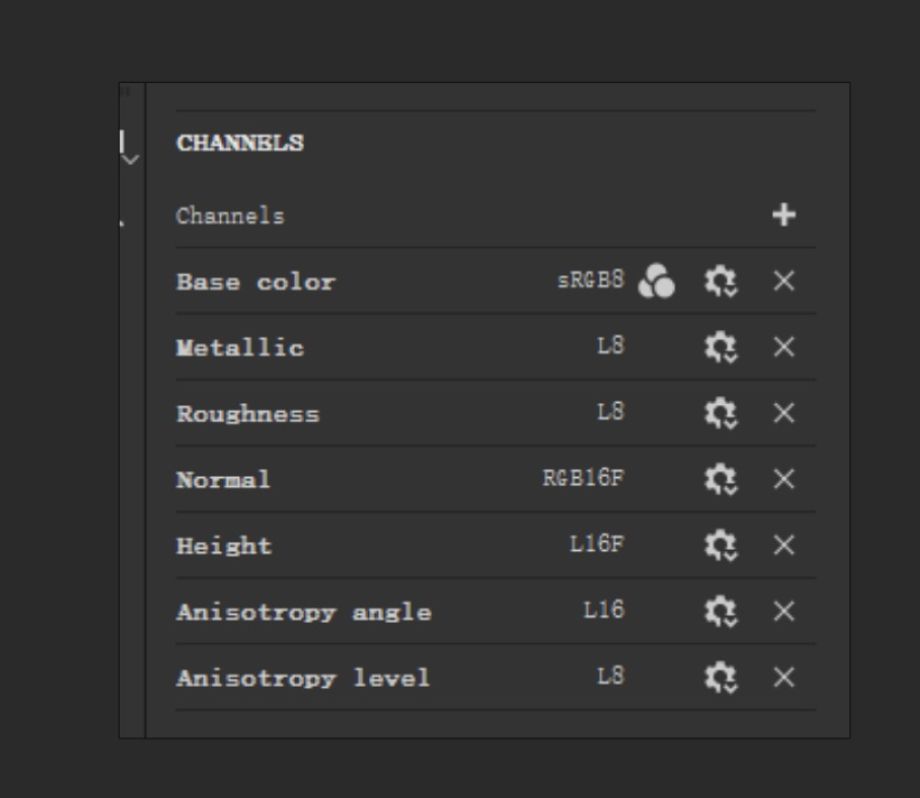

接下来，我在纹理集设置中添加了两个通道（各向异性角度和各向异性水平）。

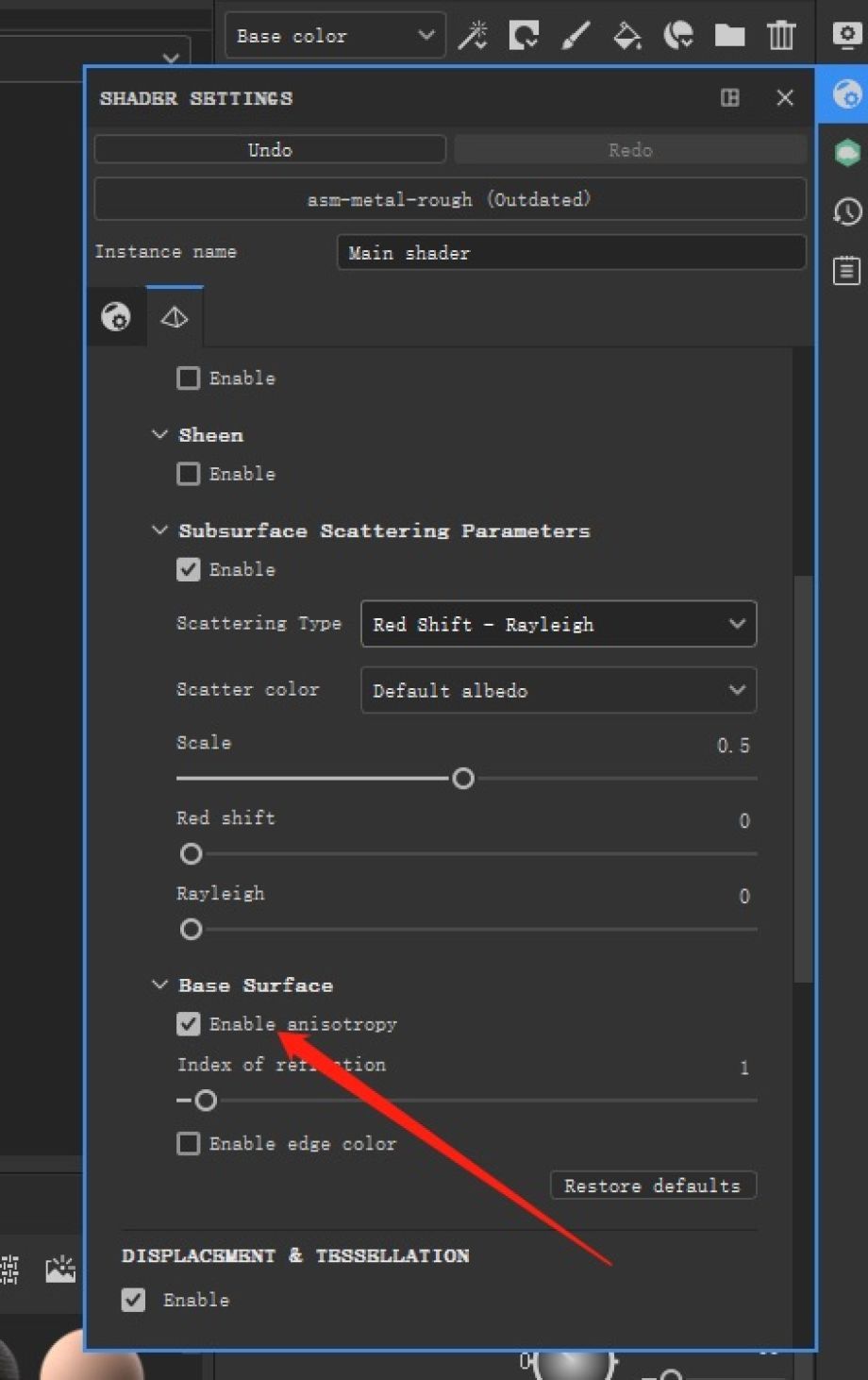

在进行下一步之前，我们需要打开着色器设置中的启用各向异性选项。如果这个选项是关闭的，你就无法看到对各向异性进行处理时的情况。

然后，我创建了一个新的填充层，打开这两个通道，并将各向异性水平设置为1。此外，我们需要在各向异性角度使用一个渐变的圆形图案填充，这个图案在预设资源中。

最后，我们得到了一个很酷的各向异性的效果。

划痕和污垢

我为基本纹理层创建了一个智能蒙版，但它太简单了，没有破损，所以我添加了一个油漆层来手动修复它。

在我看来，我们应该考虑画的时候的划痕处理。当我们使用相机时，总有一个区域比其他区域使用得更多，所以我们应该给它添加更多的划痕和灰尘，所以我在按钮/电池盖和表盘上画了更多的细节。

然后，我为灰尘创建了一个新的灰色层，并使用了灰尘生成器。这个模型中的灰尘不是很厚重，所以我把这个层的不透明度设置为30%。

在这之后，这个相机纹理几乎完成了，但我又为底色添加了一个层。我将正常空间纹理与底色混合后填充，并对其进行模糊/扭曲，将不透明度设置为1%。给表面增加了更多的颜色变化，即使变化很小，也会提高资产真实性，因为世界是随机的，包括颜色。

透射效果

这一部分非常简单，不需要烘焙，你只需要用法线和粗糙度通道来控制透射效果，所以我用动态笔触在表面画了一些划痕。

纹理完成后，下一步是将其导出到Arnold。

渲染

首先创建一个新的aiStandardSurface。对于第一个材料，有六种类型的纹理被导出（粗糙度、金属、基色、法线、各向异性水平和各向异性旋转）。

当你连接纹理时，确保在开始渲染之前，粗糙度、金属感和法线纹理已经在颜色空间被设置为RAW。

有一点要说的是，应该把各向异性旋转/水平连接到Specular，色彩空间设置为RAW。

现在到第二个材料了，再创建一个aiStandardSurface。

我在粗糙度纹理上使用了一个反向节点，并将其与传输权重相连。

当玻璃的表面有更多的粗糙度时，那个传输重量会减少。然后我用aiColorCorrect节点来增加对比度，它可以使划痕效果更加明显。

至于灯光，我只用了一个圆顶灯和一个区域灯。

最后，我想让我的作品更有趣，所以我给相机加了一个坠落的效果，把模型分开，弯曲/移动一些碎片，并在旁边散布一些螺丝。

在渲染之前，我将渲染分辨率设置为2560x1440，相机AA采样为4，我调整了渲染角度并按下了渲染按钮。

结论

我没有太多的建议，因为我还没有毕业。我只是做我喜欢的事，在我看来，当我们想提高我们的技能时，这真的很重要。

最后谢谢你的阅读，我希望它对你有帮助!
